單晶硅有機硅獨特的結構，高純的單晶硅是重要的半導體材料，具備了無機材料與有機材料的性能，市場上晶閘管、場效應管、二極管、三極管、芯片、CPU以及各種集成電路都是用硅做為原材料的，在對半導體設備的加工過程中會產生大量含有硅廢水，本文講解一下關于半導體含硅廢水的處理方法。

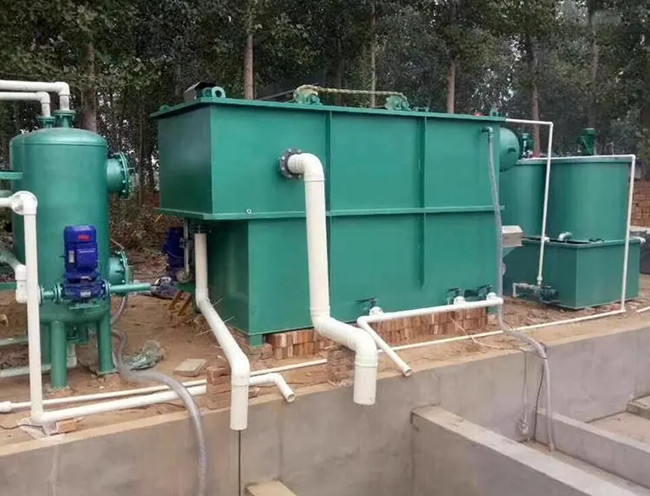

半導體污水處理設備含硅廢水處理工藝流程：
1、一級沉淀池，用于沉淀回收部分二氧化硅;
2、一級混凝池，用于投加混凝劑去除廢水中的膠體硅和溶解硅，與所述一級沉淀池連接;
3、二級混凝池，用于投加助凝劑和成核劑，利用成核劑反應析出的沉淀物(泥渣)作為接觸介質加快沉淀物的長大，提高混凝效果，與所述一級混凝池連接;
4、二級沉淀池，用于固液分離，沉淀混凝后的絮體，與所述二級混凝池連接;
在對含硅廢水進行初步沉淀時是可以回收部分的二氧化硅，在初步沉淀后的廢水投加混凝劑進行一級混凝，去除廢水中的膠體硅和溶劑硅，完成一級混凝后的廢水投加助凝劑和成核劑，這時將會析出的沉淀物，析出的沉淀物在下落的過程中可以于其他的懸浮物混合，加快了沉淀的速度，提高混凝效果。
該半導體含硅廢水處理方法結合了多種混凝除硅方法，藥劑得到充分利用時形成協同效應，處理操作簡單而且能達到很好的除硅效果。
